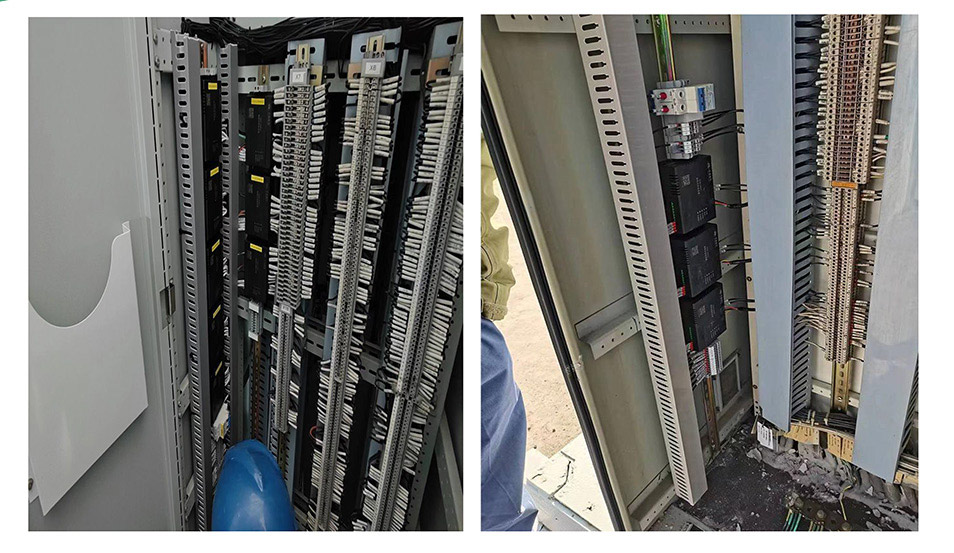

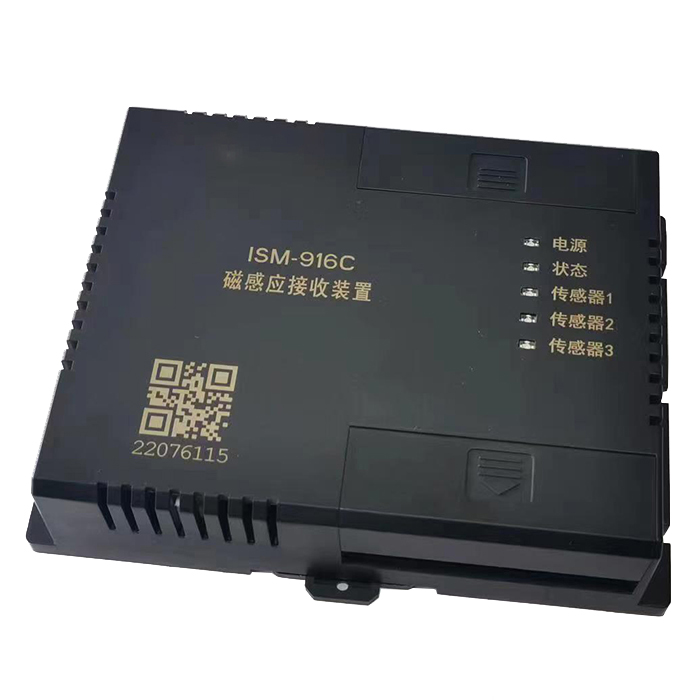

在隔離開關分合閘操作時，刀閘帶動工裝套件使得磁感應傳感器內部的永磁體位移旋轉，內部的磁感應電路模組系統感知到永磁體磁極方向發生改變，通過檢測相應電學參數和磁場的變化值，實現隔離開關旋轉角度持續變化過程的實時檢測，通過與設定的分合閘閾值比較，完成GIS隔離開關分合閘是否到位的判別，與輔助開關接點信號構成分合閘是否到位的“雙確認”信號。磁傳感器與接收裝置間通過RS485信號通訊，接收裝置以無源接點或協議方式輸出隔離開關的分合閘狀態和傳感器健康狀態；能夠監測傳感器實時數據變化情況，具備原始數據分析功能；具備傳感器故障就地指示燈，能夠就地判斷傳感器工作狀態；具備就地調試功能，能夠現場進行程序升級；具備裝置自檢功能，包括自身狀態自檢、傳感器狀態自檢、通信狀態自檢。
1、整個圓周多點位置偵測，可以對分合閘動作的整個運動軌跡進行數據采集。
2、測量精度高，達到0.1度的精度誤差。
3、偵測原理為方向角度測量，對比干簧管，不受磁體的強弱影響測量精度。
4、磁體和傳感部件集成在傳感器內部，現場安裝簡易精準。
5、分閘、合閘范圍區間可以通過軟件標定，應用適應性顯著。

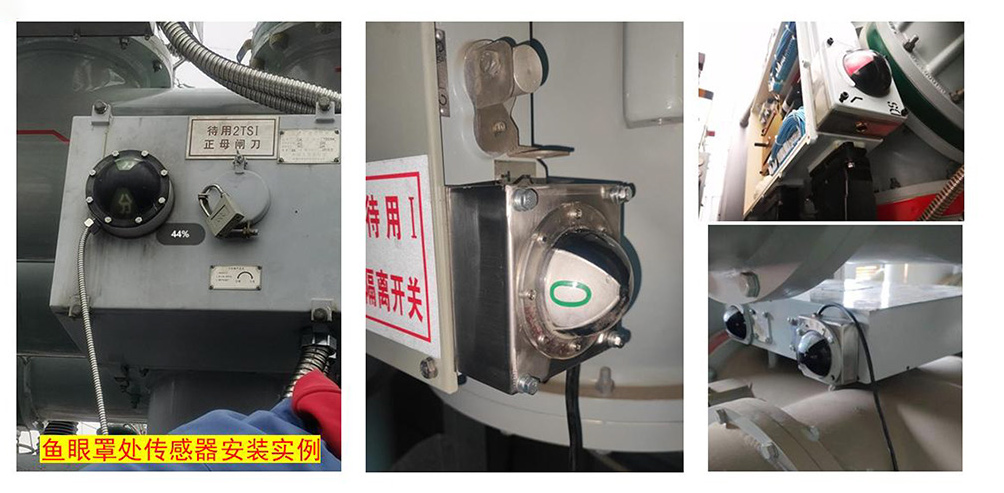

6、傳感器體積小，工裝支架安裝簡單，可適應敞開式等不易安裝機型，可以兼容魚眼罩機型。
7、傳感器IP67以上防護等級。
8、傳感器與接收裝置通信傳輸距離可達到500米以上，適應大型變電站，通信穩定。9，滿足變電站一鍵順控技術要求，滿足相應的認證標準。
| 磁感應傳感器關鍵特性表 | |

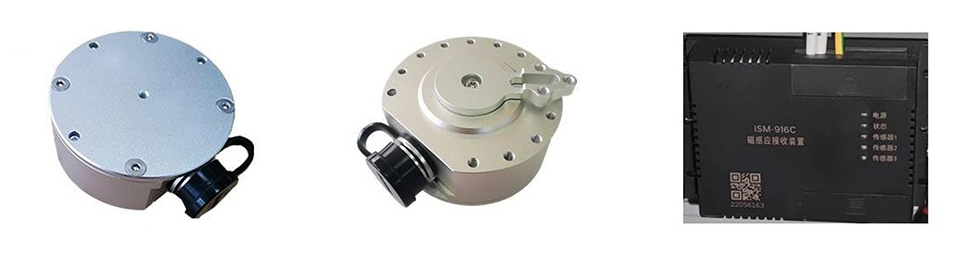

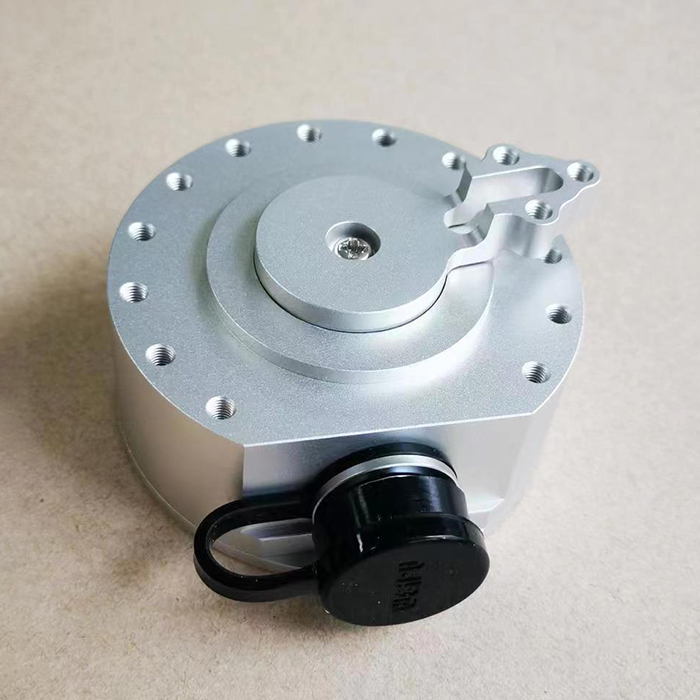

| 売體材質 | 鋁合金（傳感器） V0級防火工程塑膠（接收裝置） |

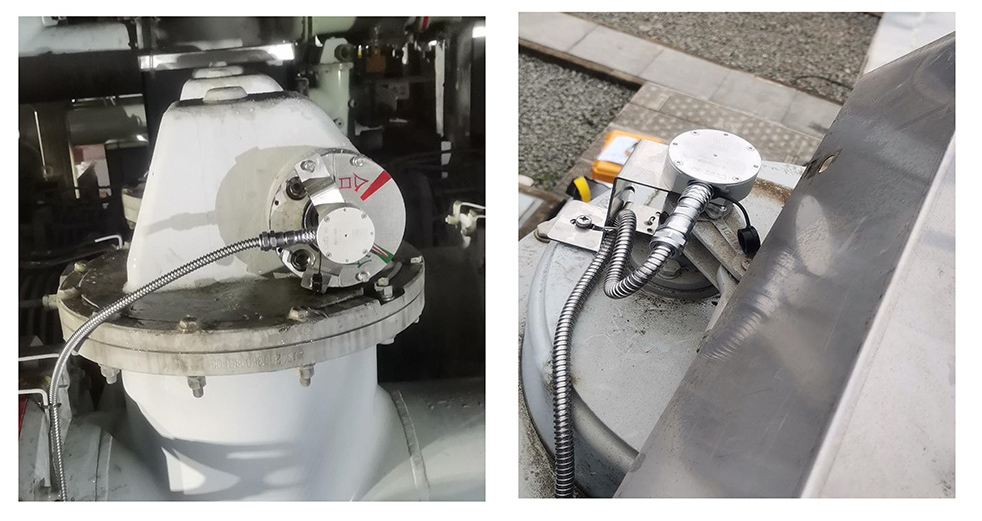

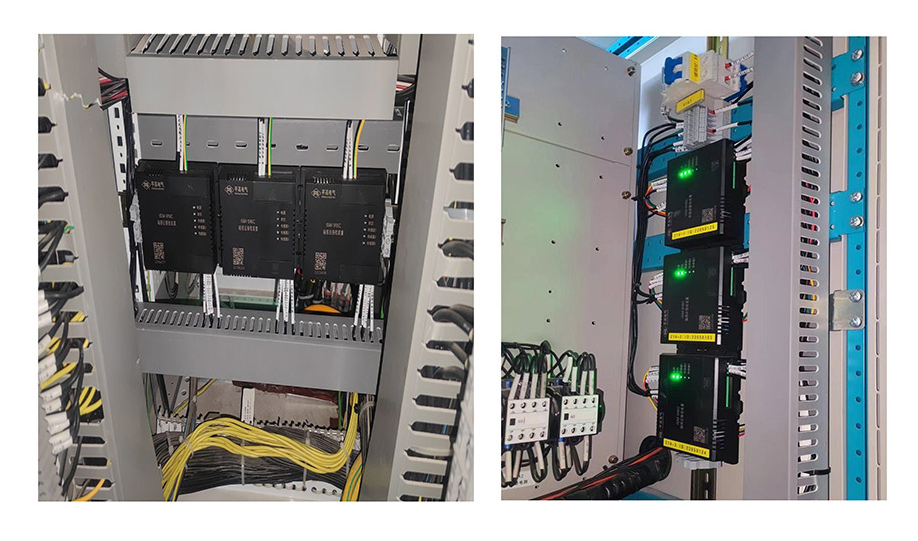

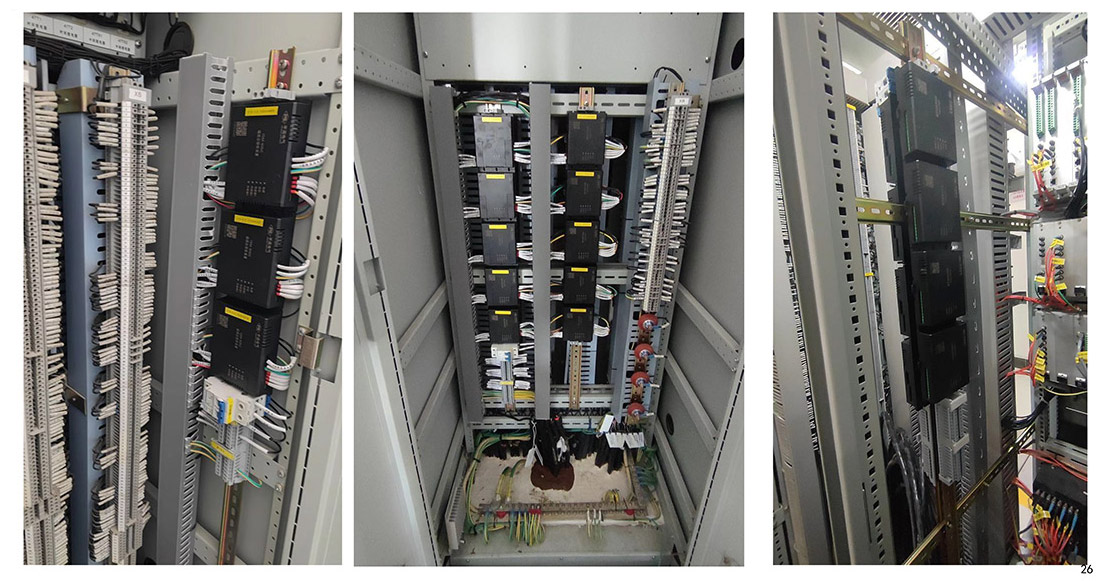

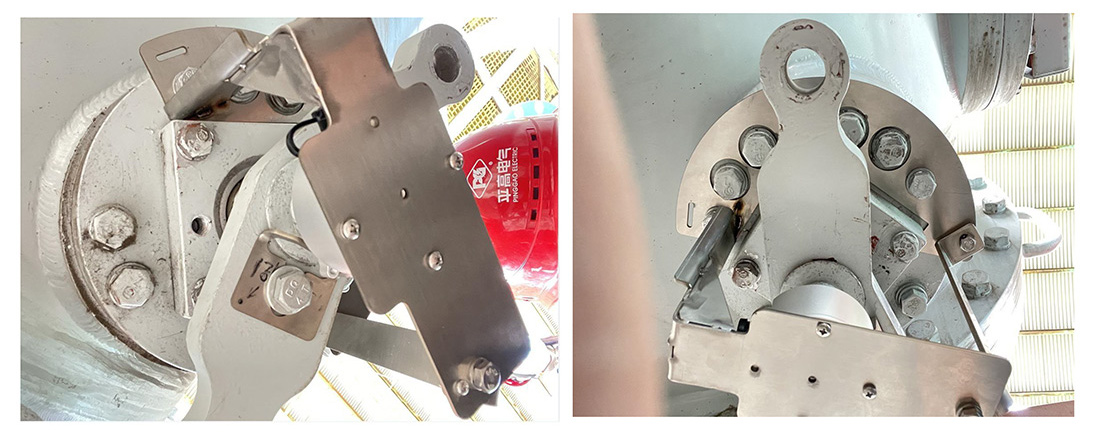

| 產品安裝方式 | 撥桿＆固定支架安裝，兩步到位，安裝快捷可靠（傳感器） DIN35導軌或螺絲固定多種安裝方式，安裝快捷可靠（接收裝置） |
| 電纜連接方式 | IP67級防水全銅鍍鉻快速航空插頭 （傳感器）接線大端子接線方式（接收裝置） |
| 工作原理 | 設備分合閘動作帶動工裝套件，使得磁感應傳感器內部的永磁體旋轉位移，內部的磁感應電路模組系統感知到永磁體磁極方向發生改變， 通過檢測相應電學參數和磁場的變化值，實現隔離開關旋轉角度持續變化過程的實時檢測，通過與設定的分合閘閾值比較，完成隔離開關分合閘是否到位的判別。 |
| 分合閘監測可靠性 | 具有自檢功能，包括自身狀態自檢、傳感器狀態自檢、通信狀態自檢等，以協議方式輸出分合閘狀態和傳感器健康狀態。高精度的磁感應芯片和精密的數學模型算法，使得檢測精度能夠達到0．1度，可以持續檢測，對數據進行分析，上傳分析結果。 |
| 電氣安全性 | 防雷擊，防電擊，過載過流保護，自診斷報警 |
| 防水等級 | IP67（傳感器） IP3X（接收裝置） |
| 磁感應傳感器性能表 | |
| 電源 | 85～305Vac、88～430Vdc（接收裝置） |
| 功耗 | <3W（接收裝置）功耗<0.3W（傳感器） |
| 工作溫度 | -40℃~ +80℃ |
| 儲存溫度 | -25℃~ +80℃ |
| 相對濕度 | 5%~95%（產品內部既不應凝露，也不應結冰） |
| 通信接口 | 工業總線（RS485 Modbus） |
| 傳感器地址設置 | 可通過調試軟件修改 |
| 安裝方式 | 螺絲固定 |
| 使用壽命 | 10年、>5000次動作 |
| 指標 | 角度誤差 | 值弧度誤差值@半徑50mm | 百分比誤差值@90度行程 |
| 電氣誤差 | 0.03度 | 0.027mm | 0.03% |
| 機械誤差 | 0.805度 | 0.7mm | 0.89% |
| 傳感器合計誤差 | 0.835度 | 0.727mm | 0.93% |
